vSAN Lab HW & SW

Neuzugang ESXi ARM Fling

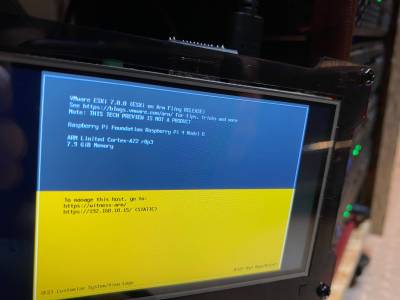

Endlich ist mein Raspi 4 mit 8GB RAM und einem 4“ Display fertig und bootet mit dem ESXi für ARM Fling. Zwei schnelle Samsung USB Sticks (128GB & 256GB) dienen als SSD Ersatz. Dank Advanced Parameter kann man diese auch für vSAN verwenden.

Somit habe ich jetzt eine Witness für den NUC Cluster

/etc/init.d/usbarbitrator stop
chkconfig usbarbitrator off

esxcli system settings advanced set -o /VSAN/AllowUsbDisks -i 1
esxcli system settings advanced set -o /Disk/AllowUsbClaimedAsSSD -i 1

[root@witness-arm:~] vdq -q
[
   {
      "Name"     : "mpx.vmhba33:C0:T0:L0",
      "VSANUUID" : "",
      "State"    : "Eligible for use by VSAN",
      "Reason"   : "USB disk",
      "IsSSD"    : "0",
"IsCapacityFlash": "0",
      "IsPDL"    : "0",
      "Size(MB)" : "122376",
   "FormatType" : "512n",
   },

   {
      "Name"     : "mpx.vmhba32:C0:T0:L0",
      "VSANUUID" : "",
      "State"    : "Ineligible for use by VSAN",
      "Reason"   : "Has partitions",
      "IsSSD"    : "0",
"IsCapacityFlash": "0",
      "IsPDL"    : "0",
      "Size(MB)" : "15296",
   "FormatType" : "512n",
   },

   {
      "Name"     : "mpx.vmhba34:C0:T0:L0",
      "VSANUUID" : "",
      "State"    : "Eligible for use by VSAN",
      "Reason"   : "USB disk",
      "IsSSD"    : "0",
"IsCapacityFlash": "0",
      "IsPDL"    : "0",
      "Size(MB)" : "244752",
   "FormatType" : "512n",
   },

]

[root@witness-arm:~] esxcli storage nmp satp rule list --satp=VMW_SATP_LOCAL
Name            Device                Vendor  Model  Driver  Transport  Options     Rule Group  Claim Options  Default PSP  PSP Options  Description
--------------  --------------------  ------  -----  ------  ---------  ----------  ----------  -------------  -----------  -----------  -----------
VMW_SATP_LOCAL                                               usb                    system                                               USB Devices
VMW_SATP_LOCAL                                               ide                    system                                               IDE Devices
VMW_SATP_LOCAL                                               block                  system                                               RAID Block Devices
VMW_SATP_LOCAL                                               parallel               system                                               Parallel SCSI Devices
VMW_SATP_LOCAL                                               sas                    system                                               Serial Attached SCSI
                                                                                                                                         Devices
VMW_SATP_LOCAL                                               sata                   system                                               Serial ATA Devices
VMW_SATP_LOCAL                                               pcie                   system                                               PCIe Devices
VMW_SATP_LOCAL                                               unknown                system                                               Unknown Devices
VMW_SATP_LOCAL  mpx.vmhba33:C0:T0:L0                                    enable_ssd  user
VMW_SATP_LOCAL  mpx.vmhba34:C0:T0:L0                                    enable_ssd  user


[root@witness-arm:~] vdq -q
[
   {
      "Name"     : "mpx.vmhba33:C0:T0:L0",
      "VSANUUID" : "",
      "State"    : "Eligible for use by VSAN",
      "Reason"   : "USB disk",
      "IsSSD"    : "1",
"IsCapacityFlash": "0",
      "IsPDL"    : "0",
      "Size(MB)" : "122376",
   "FormatType" : "512n",
   },

   {
      "Name"     : "mpx.vmhba32:C0:T0:L0",
      "VSANUUID" : "",
      "State"    : "Ineligible for use by VSAN",
      "Reason"   : "Has partitions",
      "IsSSD"    : "0",
"IsCapacityFlash": "0",
      "IsPDL"    : "0",
      "Size(MB)" : "15296",
   "FormatType" : "512n",
   },

   {
      "Name"     : "mpx.vmhba34:C0:T0:L0",
      "VSANUUID" : "",
      "State"    : "Eligible for use by VSAN",
      "Reason"   : "USB disk",
      "IsSSD"    : "1",
"IsCapacityFlash": "0",
      "IsPDL"    : "0",
      "Size(MB)" : "244752",
   "FormatType" : "512n",
   },

]

PowerShell zur Vorbereitung von ESXi Lab

Einige Einstellungen zur Vorbereitung des Labs

Connect-VIServer esx-arm-2.schubi.local

Set-VMHostAdvancedConfiguration -Name "VSAN.AllowUsbDisks" -Value "1"
Set-VMHostAdvancedConfiguration -Name "Disk.AllowUsbClaimedAsSSD" -Value "1"

Set-VMHostAdvancedConfiguration -Name "VSAN.SwapThickProvisionDisabled" -Value "1"

NUC Lab

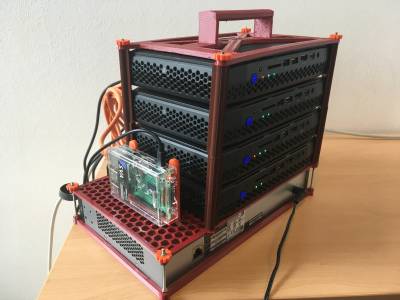

Beispiel vom Lab mit ein paar 3D-Drucker Komponenten tragbar gemacht…

Es sind 4 NUCs, kombiniert mit einem 10 Port Switch. Wer viel Geld übrig hat, nimmt einen 10GB Switch. Bei mir hat es nur für 1GB gereicht…

Um in der gesamten Infrastruktur DNS, DHCP u.s.w. zu haben, wird ein RaspberryPi mit Raspian https://www.raspberrypi.org/downloads/raspbian/ eingesetzt. Der ist gleichzeitig WLAN Accesspoint, damit man einfach auf die Hosts etc. kommt. Gleichzeitig ist der RasPi auch WLAN Client, damit man einfach Pakete aus dem Internet laden kann.

Der RasPi dient gleichzeitig als PowerShell/PowerCLI Host. Damit erreiche ich auch, dass vCenter und andere Appliances automatisch durch den RasPi gestartet werden. PowerShell ist mir sympatischer als Perl

Folgende HW habe ich genutzt:

Anz	Bezeichnung	Bemerkung
4	Intel NUC8i7HNK
2	Samsung 32 GB 260 pin DDR4-2666, SO-DIMM 4er Pack	Bzw. 8 Einzelmodule
4	Samsung SSD 970 EVO Plus Series NVMe 1 TB V-NAND MLC - M.2 2280

4	Samsung SSD 970 EVO Plus Series NVMe 1 TB M.2	kleinere reicht auch. z.B. Gigabyte NVMe SSD 128 GB NVMe 1.3 M.2 2280 für 30€

8	SanDisk 32GB Ulta Fit USB 3.1 schwarz	4 für ESXi Boot, 4 für lokal VMFS (Log Store….)
1	0,5m CAT.7 Gigabit Patchkabel	10er Pack
1	Cisco SG350-10 10-Port Gigabit Managed Switch

1	RaspberryPi
1	EDIMAX EW-7811UN Wireless USB Adapter, 150 Mbit/s, IEEE802.11b/g/n	Wenn RasPi WLAN Access und Client in einem sein soll
1	Raspi Netzteil
1	RPI DS1307 RTC	z.B. AMAZON “MakerHawk RPI DS1307 RTC Modul Himbeer pi Echtzeituhrmodul mit Münzbatterie”

Gehäuseteile als STL und OpenSCAD: vsan_stls.zip

Raspi als WLAN Access Point und DHCP/DNS Server

Für einen “Spiel Cluster” wird ein DNS/DHCP Server gebraucht. Dieser sollte neben Ethernet auch gleichzeitig ein WLAN Access Point und ein WLAN Client sein. Hier eine Config von mir. eth0 und wlan0 sind die DNS/DHCP Netze. wlan0 ist Accesspoint. wlan1 (Edimax mini) ist WLAN Client.

Hostname und ssh Key ändern

raspi-config
reboot
#/etc/hosts
127.0.0.1       localhost
192.168.10.1    rasp-dns.schubi.local   rasp-dns
#
rm /etc/ssh/ssh_host_*
dpkg-reconfigure openssh-server
service ssh restart
#/etc/ssh/sshd_config
PermitRootLogin yes
PasswordAuthentication yes
#
touch /boot/ssh

Wir brauchen einige Pakete….

apt-get update
apt-get upgrade

apt-get install hostapd
apt-get install dnsmasq
apt-get install bridge-utils
apt-get install iptables-persistent

DNS in der /etc/hosts klar machen…

127.0.0.1       localhost

192.168.10.1    rasp-dns.schubi.local   rasp-dns
192.168.10.10   vcsa.schubi.local       vcsa
192.168.10.11   esx-1.schubi.local      esx-1
192.168.10.12   esx-2.schubi.local      esx-2
192.168.10.13   esx-3.schubi.local      esx-3
192.168.10.14   esx-4.schubi.local      esx-4

In der /etc/dhcpcd.conf den DHCP Server konfigurieren. Domain Server ist der Raspi selber, alles andere regelt Google…

static routers=192.168.10.1
static domain_name_servers=192.168.10.1 8.8.8.8

In der /etc/resolvconf.conf den DNSMasq DNS Server konfigurieren.

name-servers="127.0.0.1"

In der /var/run/dnsmasq/resolv.conf den DNSMasq DNS Server konfigurieren.

nameserver 192.168.10.1

In der /etc/dnsmasq.conf wird die Domain festgelegt. Zwischen wlan0 und eth0 wird eine Bridge gebaut. Die Bridge ist das Device für DHCP. Damit bekommt man eine DHCP Adresse, egal ob über WLAN Accesspoint oder Ethernet…

expand-hosts
domain=schubi.local

interface=br0
  listen-address=127.0.0.1
  listen-address=192.168.10.1
  bind-interfaces
  server=192.168.10.1
  dhcp-range=192.168.10.50,192.168.10.128,255.255.255.0,24h

In der /etc/hostapd/hostapd.conf wird wlan0 als Accesspoint konfiguriert

interface=wlan0
bridge=br0
hw_mode=g
channel=7
wmm_enabled=1
macaddr_acl=0
auth_algs=1
ignore_broadcast_ssid=0
wpa=2
wpa_key_mgmt=WPA-PSK
wpa_pairwise=TKIP
rsn_pairwise=CCMP
ssid=vSAN_Schubi
wpa_passphrase=VMware1!

Falls hostapd.service nicht startet (hostapd.service is masked)

systemctl unmask hostapd
systemctl enable hostapd
systemctl start hostapd

In der bash Shell wird die Bridge gebaut

brctl addbr br0
brctl addif br0 eth0
brctl show

In der /etc/network/interfaces konfigurieren wir eth0 und br0 und definieren dauerhaft die Bridge Ports. wlan1 wird WLan Client (in meinem Fall tether ich über das Telefon)

source-directory /etc/network/interfaces.d

auto eth0
allow-hotplug eth0
iface eth0 inet dhcp

auto br0
iface br0 inet static
address 192.168.10.1
netmask 255.255.255.0
network 192.168.10.0
dns-nameserver 192.168.10.1
dns-search schubi.local

bridge_ports eth0 wlan0

auto wlan1
allow-hotplug wlan1
iface wlan1 inet dhcp
wpa-ssid "iPhone von Schubi"
wpa-psk "XXXXXXX"
wireless-power off
###check mit iw wlan1 get power_save

post-up iw dev wlan0 set power_save off
post-up iw dev wlan1 set power_save off

In der Bash wird nun noch das IP Masquerading auf wlan1 konfiguriert. Durch das iptables-persistent Paket wird dies sofort persistent.

sysctl -w net.ipv4.ip_forward=1
sysctl -w net.ipv4.conf.all.rp_filter=0
sysctl -p

iptables -t nat -A POSTROUTING -o wlan1 -j MASQUERADE
iptables -t nat -L -v -n
iptables-save > /etc/iptables/rules.v4

Zeit für einen Reboot…

hilfreiche Links:

PowerShell/PowerCLI auf dem Raspi

apt-get install libunwind8

wget https://github.com/PowerShell/PowerShell/releases/download/v6.2.3/powershell-6.2.3-linux-arm32.tar.gz

mkdir ~/powershell
tar -xvf ./powershell-6.2.3-linux-arm32.tar.gz -C ~/powershell

#Start der Shell mit
~/powershell/pwsh

#...oder Alias
alias powershell='~/powershell/pwsh'

$PSVersionTable

Install-Module -Name VMware.PowerCLI -Scope CurrentUser

Set-PowerCLIConfiguration -InvalidCertificateAction:Ignore

Get-PowerCLIVersion
Get-PowerCLIConfiguration

Die Powershell loggt wie Blöde in /var/log/messages. Dazu gibt es zwei Workarounds. Dokumentiert unter https://github.com/PowerShell/PowerShell/issues/6324 Added a cron job to find/delete those files and added the following file (/etc/rsyslog.d/40-powershell.conf) to stop logging which seems to work okay. :syslogtag, contains, “powershell[” stop

bzw.

Lowering the log level from Powershell by doing the following fixes the verbose logging: Find out where $PSHOME is. My $PSHOME pointed to /opt/microsoft/powershell/6/. Take note that $PSHOME is a variable in PWSH, not in any other shell. Create a file in $PSHOME named powershell.config.json. Add the following JSON to the file: { “LogLevel”: “error” } Other log levels are found here: https://docs.microsoft.com/en-us/powershell/module/microsoft.powershell.core/about/about_logging_non-windows?view=powershell-6#configuring-logging-on-non-windows-system

Raspi mit VLANs

apt-get install vlan

In der /etc/modules

8021q

In der /etc/network/interfaces die virtuellen VLAN Nics configurieren

#Vlan3 vMotion
auto eth0.3
iface eth0.3 inet static
address 192.168.3.1
netmask 255.255.255.0
network 192.168.3.0
vlan_raw_device eth0
dns-nameserver 192.168.10.1
dns-search schubi.local

#Vlan10 CLASS B
auto eth0.10
iface eth0.10 inet static
address 172.16.0.1
netmask 255.255.0.0
network 172.16.0.0
vlan_raw_device eth0
dns-nameserver 192.168.10.1
dns-search schubi.local

#Vlan100 CLASS A
auto eth0.100
iface eth0.100 inet static
address 10.0.0.1
netmask 255.0.0.0
network 10.0.0.0
vlan_raw_device eth0
dns-nameserver 192.168.10.1
dns-search schubi.local

In der /etc/dnsmasq.conf

interface=eth0.3
  listen-address=127.0.0.1
  listen-address=192.168.3.1
  bind-interfaces
  server=192.168.10.1
  dhcp-range=192.168.3.10,192.168.3.250,24h

interface=eth0.10
  listen-address=127.0.0.1
  listen-address=172.16.0.1
  bind-interfaces
  server=192.168.10.1
  dhcp-range=172.16.0.10,172.16.255.250,24h

interface=eth0.100
  listen-address=127.0.0.1
  listen-address=10.0.0.1
  bind-interfaces
  server=192.168.10.1
  dhcp-range=10.0.0.10,10.255.0.250,24h

Guarcamole

apt-get install  libcairo2-dev
apt-get install  libjpeg62-turbo-dev
apt-get install  libpng12-dev
apt-get install  libossp-uuid-dev
#optional
apt-get install  libavcodec-dev
apt-get install  libavutil-dev
apt-get install  libswscale-dev
apt-get install  libpango1.0-dev
apt-get install  libssh2-1-dev
apt-get install  libtelnet-dev
apt-get install  libvncserver-dev
apt-get install  libpulse-dev
apt-get install  libssl-dev
apt-get install  libvorbis-dev
apt-get install  libwebp-dev
apt-get install libfreerdp2-2
#
wget http://sourceforge.net/projects/guacamole/files/current/source/guacamole-server-0.9.14.tar.gz
wget http://sourceforge.net/projects/guacamole/files/current/source/guacamole-client-0.9.14.tar.gz
#
tar xzf guacamole-server-0.9.14.tar.gz
cd guacamole-server-0.9.14
./configure --with-init-dir=/etc/init.d
make

TBD…

HW Clock

https://wiki.52pi.com/index.php/DS1307_RTC_Module_with_BAT_for_Raspberry_Pi_SKU%3A_EP-0059

https://www.amazon.de/gp/product/B071HYN28Z/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

raspi-config
# in den "Interfacing Options" "P5 I2C" wählen und im folgenden Auswahlmenü
# die Frage "Would you like the ARM I2C interface to be enabled?" mit "Yes" beantworten

apt-get install ntpdate

crontab -e
# @reboot ntpdate -s 0.de.pool.ntp.org
# 0 */6 * * * ntpdate -s 0.de.pool.ntp.org

apt-get -y remove fake-hwclock
update-rc.d -f fake-hwclock remove

Im File /lib/udev/hwclock-set die Zeilen kommentieren, um hw-clock system zu starten.

#if [ -e /run/systemd/system ] ; then
#    exit 0
#fi

In /boot/config.txt folgende Zeilen einfügen

dtparam=i2c_arm=on
device_tree=bcm2710-rpi-3-b.dtb
dtoverlay=i2c-rtc,ds1307

check mit

shutdown -r now
root@rasp-dns:~# dmesg | grep rtc
[    6.044146] rtc-ds1307 1-0068: registered as rtc0
hwclock -w

Lighttpd als Info Server

Nur für die Lab Umgebung eine kurze Info Seite.

apt-get install lighttpd
vi /etc/lighttpd/lighttpd.conf
->
server.modules = (
        "mod_indexfile",
        "mod_access",
        "mod_alias",
        "mod_fastcgi",
        "mod_redirect",
)

server.document-root        = "/var/www/html"
server.upload-dirs          = ( "/var/cache/lighttpd/uploads" )
server.errorlog             = "/var/log/lighttpd/error.log"
server.pid-file             = "/var/run/lighttpd.pid"
server.username             = "www-data"
server.groupname            = "www-data"
server.port                 = 11111
....

fastcgi.server = ( ".php" => ((
                    "bin-path" => "/usr/bin/php-cgi",
                    "socket" => "/tmp/php.sock"
                )))

<-
service lightttpd start
service lighttpd status

apt-get install php php-cgi

Samba einrichten

apt-get install samba
mv /etc/samba/smb.conf /etc/samba/smb.orig
vi /etc/samba/smb.conf

->

[global]
workgroup = workgroup
security = user
map to guest = Bad Password

[homes]
comment = Home Directories
browsable = no
read only = no
create mode = 0750

[public]
path = /var/www/html
public = yes
writable = yes
comment = www share
printable = no
guest ok = yes

<-

systemctl restart smbd.service
systemctl status smbd.service

net use W: \\rasp-dns\public

XRDP

apt-get install xrdp

Table of Contents
